1、项目一：AUtOCAD2006的界面一、AutoCAD2006概述1AIItOCAD的英文全称是AUtoCOmPUterAidedDeSign（计算机辅助设计），它是由美国AutoDesk公司开发的通用计算机辅助设计软件包，它是交互式通用型的绘图软件包。AutoCAD的版本从AutoCAD1.0到AutoCAD2006不断升级，功能日趋完善。目前最新AutoCAD版本是AUTCAD2010o2、AUtoCAD软件主要功能有：（1）可以绘制二维图形和三维实体图形。（2）具有强大的图形编辑功能，能方便地进行图形的修改、编辑等操作。（3）强大的尺寸标注和半自动标注功能。（4）开放的二次开发功能，提供

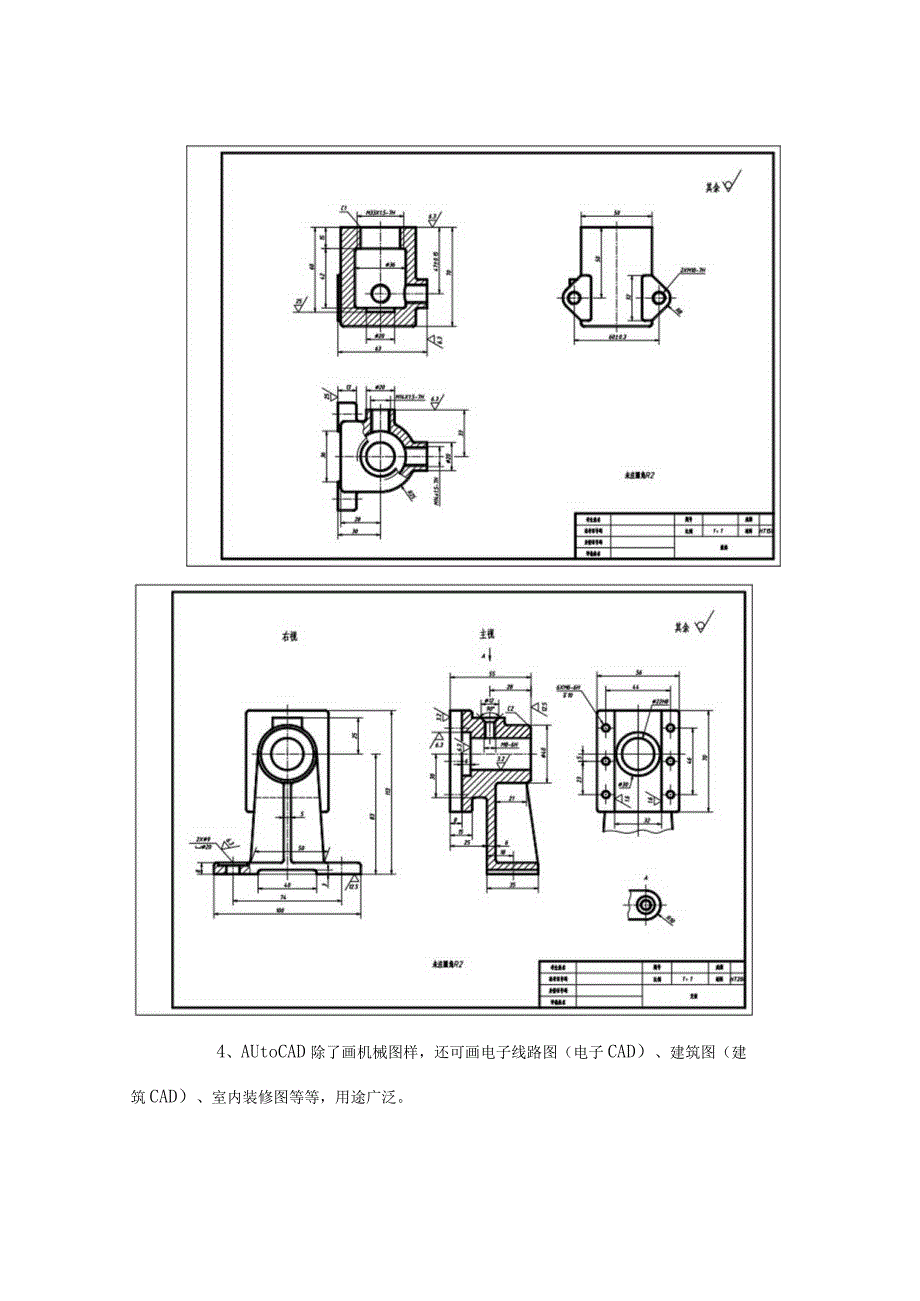

2、多种开发工具进行二次开发。（5）提供多种接口文件，如DWF数据信息交换方式。3、AUtoCAD应用图例介绍4、AUtoCAD除了画机械图样，还可画电子线路图（电子CAD）、建筑图（建筑CAD）、室内装修图等等，用途广泛。二、AUtOCAD工作界面双击桌面上AutoCAD2006快捷图标即可启动。下图所示为中文版AutoCAD2006工作界面，它主要由标题栏、下拉菜单、工具栏、绘图区、十字光标、命令行和状态栏等部分组成。堂上练习一：启动AUtoCAD2006,打开AUtoCAD2006工作界面，认识各组成部分。国AQItoCAD2006-Dr劣!”1.dzJ叵区。文件W）脂钱视图9禁入9格式工具

3、（D林国9）标在修改窗口卷甲P-口窝山c.1救国映聿Qsa一aujJL052jj三l三Il.付C/M*ll111*rVZ-l.y.,/Q6Qrl0QIoo%lul险口 A下拉菜单栏绘图区 十字涉+标题上2 靡 0 鸵ojcx)-*r厂Z(。0lta,闻1*熙睥ial,圆由曲0AUtOCAD西文用也用巴加覆.金令 Commandlihe命令：MS2.9638, GK SW, 0.0000捕同福格正交丽I对象武捉I对象逼8? DYK疑重ITj 开始 口 Mi* URAulCA. g AotoCAD 2006 -1、标题栏国AUtoCAD 2006 - Dravingl. dvg标题栏中显示的是当前

4、图形文件的名称。如中文版AutoCAD2006默认的文件名为“Drawingl.dwg”。标题栏右上角有3个按钮0AUtOCAD2006窗口进行最小化、正常化和关闭操作。2、菜单栏文件M）编辑视图W）插入9格式Q）工具绘图Q）标注修改）通过单击下拉菜单的子菜单中的任一命令，即可完成该命令的操作。3、工具栏工具栏是AutoCAD提供的又一输入命令和执行命令的方法。它包括了许多功能不同的图标按钮，只需单击某个按钮，即可执行相应的操作。调用工具栏：在绘图时需要调用其他的工具栏，但工作界面中又没有该工具栏时，就需要对工具栏进行调用。方法（1）：选择【视图】I【工具栏】命令。方法（2）：使光标靠近“工具

5、栏”，按右键打开快捷菜单进行选取。常用工具栏如下:（1）标准工具栏：标准工具栏主要用于管理图形文件和进行一般的图形编辑操作。（2）绘图工具栏：绘图工具栏中的按钮主要用于绘制各种常用图形。/二）。口/03oo包屯燧城园A（3）修改工具栏：修改工具栏中的各命令按钮主要用于修改已绘制的图形。4%八色器中。EIox-urrH(4)对象特性工具栏在AutoCAD的“对象特性”工具栏中，可以查看和修改选定实体的颜色、线型、线宽、图层等特性。(5)对象捕捉工具栏：画图时，对特殊几何位置的精确拾取。(6)尺寸标注工具栏：用于标注图形尺寸。Ll、7起0员0411H171飞函3AZH堂上练习二:(1)、关闭己开的

6、AUtOCAD2006界面中的所有工具栏，再调出标准、绘图、修改、对象特性、对象捕捉、尺寸标注六个常用工具栏，并排放在界面两边。(2)、点击菜单栏，了解每一个下拉菜单的内容。弄清楚绘图、标注、修改三个下拉菜单分别和绘图、标注、修改三个工具栏的关系。(3)、怎样修改标题栏上的文件名？4、绘图区：AUtOCAD工作窗口的空白区域为绘图区，坐标系为世界坐标系,左下角为(0,0,0)o绘图区没有边界，利用视窗缩放功能，可使绘图区无限增大或缩小。堂上练习三：设置一个A4图纸大小的绘图区。步骤：格式菜单一图形界限一在命令行输入左下角点坐标(0,0)一回车一再输入右上角点的坐标（297,210）一回车一输入

7、缩放命令Z”回车输入全部命令“A”一回车。注意：1、在命令行输入的标点符号必须是英文状态；2、检查设置绘图区域是否正确的方法：选状态栏中的“栅格”，用标准工具栏中的“窗口缩放”按纽框住栅格，回车，使栅格满铺，再用“标注工具栏”中的“直线尺寸标注尺寸，看和设置是否相同。5、命令行区：命令行是用户与AUtoCAD进行直接对话的窗口，用于输入各种命令。通过下拉菜单或者工具按钮启动并运行的命令，也会显示在命令行区。注意：在绘图过程中，需经常看命令行显示的内容，使自己清楚AutoCAD正在进行什么操作。6、状态栏：主要用来显示AUtOCAD当前的状态，如绘图时是否打开了正交、捕捉、对象捕捉和自动追踪等功

8、能。捕捉碗面极轴I对象捕捉I对象追踪DYH线宽施堂上练习四：点选状态栏“正交”按纽，在绘图区画直线，再点状态栏“正交”按纽，放弃正交，又在绘图区画直线，比较一下，且观察命令行的变化。项目2：AUtOCAD2004基本设置与样板图的制作【新课教学】（一）图形文件管理：（1）新建一个文件：图形文件后缀名.dwg,模板文件后缀名.dwt。（2）保存一个文件。（3）打开一个文件。（4）关闭文件并退出AutoCADo练习一：在桌面设置一个以自己学号命名的文件夹，打开AUtoCAD2004,画一条直线，然后点“文件/另存为，在弹出的对话框中改文件名为“1”，保存类型选“图形，退出AUtoCAD,再打开图形

9、1,看标题栏的变化。（二）、样板图的制作1、捕捉和追踪设置（1）捕捉方式的设定：方法一：用鼠标右键单击屏幕下方状态栏中的“对象捕捉”按纽，选“设置”,弹出“草图设置”对话框，点“对象捕捉”，点选“端点”、“中点”、“圆心”、“垂足”等常用捕捉；方法二：调出“对象捕捉”工具栏。（2）捕捉间距的设定：上述方法打开“草图设置”对话框，按下“捕捉和栅格”按纽，设定X轴和Y轴捕捉间距均为0.5；（3）追踪的设置上述方法打开“草图设置”对话框，按下“极轴追踪”按纽，将极轴增量改为5度，“极轴角测量”单位选为相对于上一段。2、绘图单位设置打开下拉菜单“格式/单位”，将“长度/精度”改为0.00,其它保持不变

10、。3、图形界限设置（A4图纸）点菜单“格式/图形界限”，则命令行显示:指定左下角点或（开（ON）/关（OFF）（当前值：输入0,0回车指定右上角点当前值：输入297,210回车输入字母：Z回车（全部（八）/中心点（C）/动态（D）/范围（E）/上一个（P）/比例（三）/窗口（W）实时）：输入字母A回车4、图层的设置图层设置的内容包括：层名、线型、线宽、颜色设置时可直接点取“对象特性”工具栏中的图标衫，弹出“图层特性管理器”对话框，选“新建图层”可建立新的图层，可参照以下方法设置:层名颜色线型线宽粗实线白色实线0.3细实线青色实线默认虚线黄色DASHDOT默认中心线红色CENTER默认5、样板图

11、的制作：上述基本设置完成后，单击“文件”中的“另存为”，弹出对话框，在文件名改为“机械样板图”，文件类型选“图形样板”，然后点击“保存”,完成。练习二：参照上述设置，设计一个图形样板，上交老师指定文件夹。项目3：直线的绘制1（2课时）【新课教学】引入：（抛出任务）今天，我们开始作图，要完成这样的图的绘制，（停顿一会，让学生看看图，琢磨琢磨，建立悬念）练习一：27M我先做：请看清楚咯!（教师广播示范，提醒学生注意看鼠标、命令行）这次示范要让学生知道直线的最常用画法。一、调用直线工具的方法：1、通过下拉菜单：绘图一直线2、通过工具栏/q口00oo屯培三A3、快捷键：L空格或回车二、绘制直线的几种方

12、法：1、输入直线的起点位置：1）、输入坐标，如（210,297）；2）、捕捉已有的图形上的点作为起点，如端点、中点、切点、交点等3）、在绘图区点取直线的起点位置2、输入直线的终点位置：1）输入终点坐标法2）捕捉已有的图形上的点作为终点，如端点、中点、切点、交点等3、输入直线的起点后，输入直线的长度和角度的办法：线长角度说明：角度指的是要绘制的直线和+X轴之间的夹角。逆时针为正，顺时针为负。堂上练习二：带角度直线的绘制项目4：AutoCAD直线的绘制2带角度直线的绘制（2课时，）【新课教学】上次课，我们学习了直线命令的基本用法，做正交线的方法，但很多时候会碰到斜线的，比如下面的图，怎么做呢？（让

13、学生看看图，等等，再等等）,然后教师广播示范，示范一个图后，请学生各自完成。然后再请学生完成其他的图。碰到问题，再广播讨论。练习图如下：1)2)3)4)107175)【小结】带角度直线的绘制，是直线里的难点，有多种绘制方法。常用的有：1、长度角度的方式2、极轴角度的设置的方式3、做辅助线旋转所得。如果你采用第一种方法，关键是要计算出要绘制的直线和过直线起点的水平线的夹角。并注意角度的正负。你学的怎么样啊？别忘了你可以请假旁边的高手或者老师哦!项目5：圆的绘制（2课时）【新课学习】今天的内容是，请完成下面图形的绘制:练习一:练习二:【学生自学和巩固提高的相关知识】：(针对学生的水平差异，将相关知识，补充到练习图的后面，可以让学生自学或寻找忘记的地方。)1、通过下拉菜单：绘图一圆2、通过工具栏/QO二/03oo包：回国A3、快捷键：C空格或回车温馨提示：请注意看屏幕下方命令行的提示完成指令的操作，能更快掌握正确操作方法。0圆心、半径0圆心、直径)0两点0三点(相切、相切、半径(1)相切、相切、相切（八）1、圆心、半径或直径方式2、两点确定一个圆的方式：两点的连线为直径。1）输入两点的坐标法2）捕捉已有的图形上的点作为圆的两个点，如端点、中点、切
