1、江西旅游商贸职业学院教案首页授课时间及班级15中职建筑班章节序号名称项目一CAD入门学问授课方式课堂讲授（J）试验课（）上机课（J）实际操作（J）探讨课（J）其他（）教学时数12授课方法手段一体化教学通过示范让学生对CAD有个初步相识教学目的1、驾驭AUtOCAD的一般操作；2、驾驭AUtoCAD的图形文件管理；3、驾驭AUtoCAD绘图环境的设置；4、驾驭精确绘图的基本方法。教学重点及难点驾驭AUtOCAD的一般操作驾驭精确绘图的基本方法教学过程设计依据绘图操作界面介绍一一绘图基本方法逐步示范和讲解，最终学生操作训练。作业及辅导练习题一项目一AUtOCAD基本学问一、教学目标终极目标：能够娴

2、熟驾驭AUtOCAD的一般操作，驾驭精确绘图的基本方法。促成目标：1、驾驭AUtoCAD的一般操作；2、驾驭AUtOCAD的图形文件管理；3、驾驭AUtOCAD绘图环境的设置；4、驾驭精确绘图的基本方法。二、工作任务1、能正确安装和启动AUtOCAD；2、熟悉AUtoCAD的工作界面；3、驾驭AUtoCAD的图形管理；4、驾驭AUtoCAD绘图环境的设置；5、驾驭AUtoCAD精确绘图的基本方法。课题一相识AUtOCAD软件教学过程任务一AUtoCAD的安装与启动一、任务目标能正确安装和启动AUtOCAD软件。二、任务分析随着软件的不断更新，安装AUtOCAD软件是一件很简洁的事情。只耍依据计

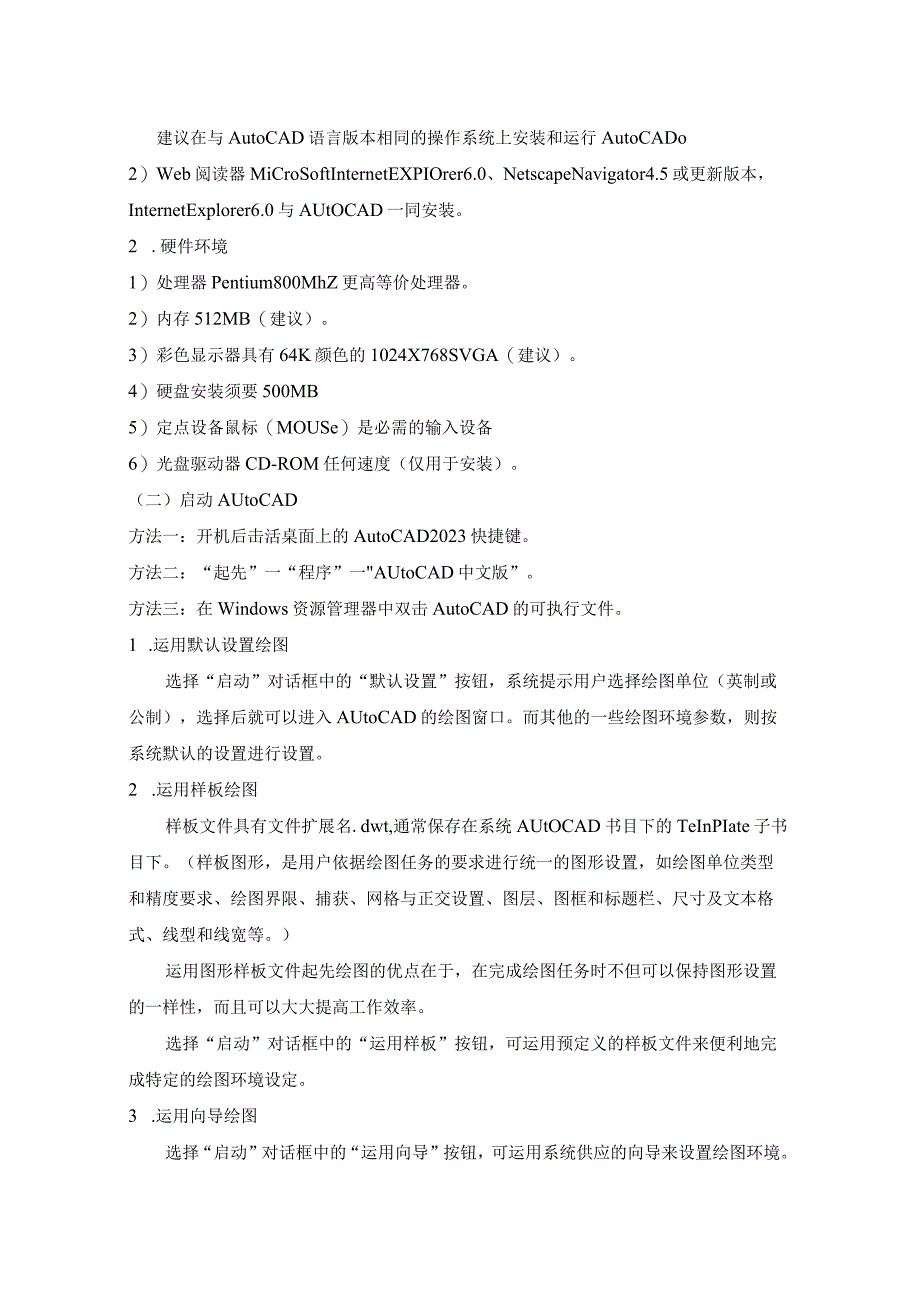

3、算机的提示，输入数据和单击按钮就可以完成。三、相关学问（一）AutoCAD的安装1 .软件环境DAutoCAD2023运用的操作系统可以是Windows2000/ME/XP/2023/NT4.Oo建议在与AutoCAD语言版本相同的操作系统上安装和运行AutoCADo2）Web阅读器MiCroSoftInternetEXPIOrer6.0、NetscapeNavigator4.5或更新版本，InternetExplorer6.0与AUtOCAD一同安装。2 .硬件环境1）处理器Pentium800MhZ更高等价处理器。2）内存512MB（建议）。3）彩色显示器具有64K颜色的1024X768S

4、VGA（建议）。4）硬盘安装须要500MB5）定点设备鼠标（MOUSe）是必需的输入设备6）光盘驱动器CD-ROM任何速度（仅用于安装）。（二）启动AUtoCAD方法一：开机后击活桌面上的AutoCAD2023快捷键。方法二：“起先”一“程序”一AUtoCAD中文版”。方法三：在Windows资源管理器中双击AutoCAD的可执行文件。1 .运用默认设置绘图选择“启动”对话框中的“默认设置”按钮，系统提示用户选择绘图单位（英制或公制），选择后就可以进入AUtoCAD的绘图窗口。而其他的一些绘图环境参数，则按系统默认的设置进行设置。2 .运用样板绘图样板文件具有文件扩展名.dwt,通常保存在系统

5、AUtOCAD书目下的TeInPIate子书目下。（样板图形，是用户依据绘图任务的要求进行统一的图形设置，如绘图单位类型和精度要求、绘图界限、捕获、网格与正交设置、图层、图框和标题栏、尺寸及文本格式、线型和线宽等。）运用图形样板文件起先绘图的优点在于，在完成绘图任务时不但可以保持图形设置的一样性，而且可以大大提高工作效率。选择“启动”对话框中的“运用样板”按钮，可运用预定义的样板文件来便利地完成特定的绘图环境设定。3 .运用向导绘图选择“启动”对话框中的“运用向导”按钮，可运用系统供应的向导来设置绘图环境。有两种“向导”指导用户按基本步骤起先绘制新图。(1)快速设置可设置单位及图纸大小(即绘图

6、界限)两项内容。(2)高级设置能设置绘图的长度单位、角度单位、角度测量的起始方向、角度正向旋转方向、绘图区域的大小五项内容。OO角的默认方位是正南方向为O角，即屏幕上从左向右的水平方向。角度的默认设置是逆时针为正。区域是设置绘图区域X方向的长和Y方向的宽。设置完成后，单击“完成”按钮，AutoCAD自动调整标注设置、文本高度比例因子，使之与所设绘图界限适应，起先进入新图的绘制。在“向导”中作的全部设置都可以通过UNlTSN和LlMrrS叮嘱进行修改。4 .打开已有图形文件选择“启动”对话框中的“打开图形”按钮，系统打开某个已经保存的图形。绘图环境同所打开的图形的绘图环境。任务二相识AutoCA

7、D的工作界面一、任务目标本任务通过讲解AutoCAD的基本学问，让学生驾驭AutoCAD的工作界面。二、任务分析启动AUtoCAD后，出现的用户界面要由标题栏、工具栏、绘图窗口、菜单栏与叮嘱行、状态行等元素组成；本任务分别介绍各部分的功能。三、相关学问(一)二维草图与注释工作界面AutoCAD2023的工作界面主要由菜单栏、工具栏、绘图窗口、文本窗口与叮嘱行、状态行等元素组成。1、标题栏标题栏包括系统标题栏和文档标题栏2、菜单栏1）下拉菜单、快捷菜单、屏幕菜单（已被工具条所代替）2）标准菜单包括11个主叮嘱，可接受光标、热键和快捷键实现菜单叮嘱的运用。3）在图形窗口中单击鼠标右键，菜单供应最基

8、本叮嘱4）在图形形窗口中按SHIFT+右键可打开目标捕获快捷菜单5）当选中对象后，快捷菜单供应了关于该选定对象的编辑叮嘱；在叮嘱执行过程中，快捷菜单供应了该叮嘱的全部选项，在工具条和状态栏上，单击鼠标可键弹出的快捷菜单可以设置工具条和状态栏的开关。3、标准工具条：24个工具条4、状态栏：位于主窗口底部5、叮嘱窗口：“叮嘱行”窗口位于绘图窗口的底部，用于接收用户输入的叮嘱，并显示AutoCAD提示信息。6、绘图窗口7、文本窗口：F2键打开和关闭文本文件8、十字光标9、坐标系及其图标10、模型选项卡和布局选项卡IK工具选项板窗口（二）AUtoCAD经典工作界面注：我们主要是在二维坏境下绘制工程图，

9、因此我们工作界面一般选择“经典工作界面”任务三AUtOCAD的图形管理一、任务目标驾驭创建图形文件、打开图形文件、保存文件和关闭文件的基本操作。二、任务分析AutoCAD2023的图形文件管理是指创建图形文件、打开图形文件、保存文件和关闭文件。三、相关学问（一）新建图形文件1 .键盘干脆输入New后，按Enter键；2 .单击“标准”工具栏中的“新建”图标；3 .从“文件”下拉菜单中选择“新建”选项；4 .快捷键输入Ctrl+No用上述随意一种方法后，将出现“选择样板”对话框。图选寿样板a*a）：1Tplt历史记录我的文档收藏舆HP直面Ld三；t Q X 查看9 工具I71 jt,*j!SO

10、A2 -CalQr Dpndnt Plot Sty.匕ISO A2 Tsd Pl八 Styl” H看ISo 3 Yol” DoPndnt PIot Sey.FISO A3 7d Plot Styles drt t fcjISO M Yolor Dopndnt Plot Sty回Iso 0JIS 回JlS 回JTS 回JlS 回JlSMAOAO Al MA2国 JTS A2Mg.d Plot Stylx. rt YOIor Dpndnt P1（ SQy 7d PIoq Styls t YOIOr Dpndht Plot Sty d Plot Sqy1” 击rt Color Dpndnt Plot

11、 Sty 7d Plot Styls. &rt巴JiS 3 -Color Dpndnt Plot Sty . ,一 /W - W“I2j文件名理）:IS0 A3 -Color Dependent Plot Styles vt文件类aia）I的形博板（d八）31打开电）卜|三1二消I（二）打开图形文件1 .从“标准”工具条中选择“打开”图标;2 .从“文件”下拉菜单中选择“打开”子菜单;3 .在“叮嘱：”提示符下键入OPEN/叮嘱打开;4 .快捷键输入Ctrl+01 o用上述随意一种方法后，将出现“选择文件”对话框。（三）保存图形文件1 .从“标准”工具条中选择“保存”图标；2 .从“文件”下拉

12、菜单中选择“保存”或“另存为”子菜单;3.键盘干脆输入SaVe后，按Enter键；4.快捷键输入Ctrl+So用上述随意一种方法后，将出现“图形另存为”对话框。（四）退出AutoCAD1 .单击右上角关闭按钮；2 .选择“文件”菜单，单击“关闭”子菜单；3 .键盘干脆输入QUit后，按Enter键；4 .快捷键输入Ctrl+Qo任务四设置绘图环境一、任务目标能正确设置绘图环境，以便顺当、精确地完成图形的绘制。二、任务分析设置绘图环境是指设置绘图界限、图形单位、图层、线型、线宽等，本任务将逐一介绍具体的操作方法。三、相关学问（一）设置图层1 .图层概念图层类似于将困难的图形分别在不同的透亮纸上并

13、叠加在一起，凡是具有某一相同线型、颜色和状态的实体就放到相应的图层上，从而节约存空间。图层是透亮的电子纸，一层挨一层，均可有自己的颜色、线型、线宽2 .图层特性（1）图层想象为没有厚度的透亮薄纸，实体就画在其上。（2）每个图层都有一个层名，并规定一种线型和颜色。（3）各层应具有相同的坐标系统，相同的缩放比例、界限。（4）层和其上实体数量不限。（5） “0”层为自动产生的特殊层，不能被删除或重新更名。新图层名最长为31个字符。要将一个对象绘制在一个特定的图层上，首先应将该图层设置为当前层，所绘制的任何对象都放置在当前层上。3 .图层的创建与管理图层设置（菜单：“格式”一一“图层”）（二）设置图形

14、界限1 .图形界限的计算方法：将所选图幅的尺寸乘以比例系数2 .图形界限的设置方法： 选择“格式”菜单一单击“图形界限”子菜单 输入左下角及右上角坐标 视图一缩放一全部（三）设置图形单位绘图单位的设置：在“格式”菜单中单击“单位”子菜单（四）设置线型比例1.设置线型（“格式”菜单一一“线型”）HIDDEN虚线CENTER中心线CONTINUOUS连续线DASHED2点划线DIVIDE双点划线为了便于技术沟通和管理，GB/T1822920000和GB/T146651998机械制图用计算机信息交换制图规则对常用图线的分层、颜色作了规定：图线名称线型代号层号屏幕上的颜色粗实线AOl绿色细实线B02白色细波浪线C02白色细折断线D02白色细虚线F04黄色细点画线G05红色粗点画线J06棕色细双点画线K07粉红色2.线型比例调整线型比例使之符合工程制图的要求，或与图形相协调。叮嘱：LTSCALE3.线宽设置菜单：“格式”一一“线宽”小结本课题学习了计算机绘图的相关学问、AutoCAD的主要功能、AutoCAD的工作界面和如何设置绘图环境，对Auto
